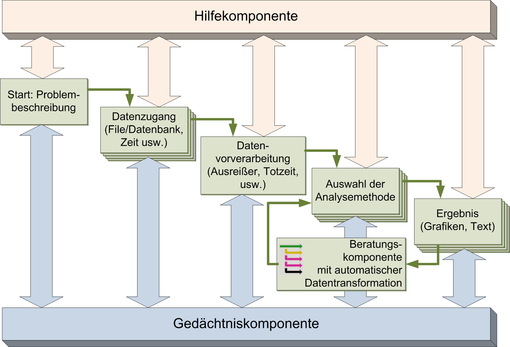

Im Weiteren soll an Hand einiger Beispiele anschaulich gezeigt werden, wie mit dem ADM-Tool gearbeitet werden kann. Das folgende Bild zeigt zunächst die wesentlichen Komponenten des Tools und wie sich diese Module

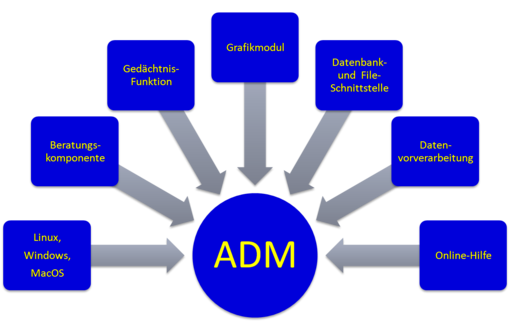

in die neue Bedienphilosophie einordnen, während der prinzipielle Aufbau mit

• der übergeordneten Hilfe,
• dem unterlegten Gedächtnis und
• den geführten Arbeitsschritten

als logische Abfolge einer Analyse in obigem Bild dargestellt ist.

Hinweis:

Das obere Bild ist von links nach rechts, die nachfolgende Grafik von oben nach unten zu lesen, d.h. nach dem:

• Start von ADM wird das

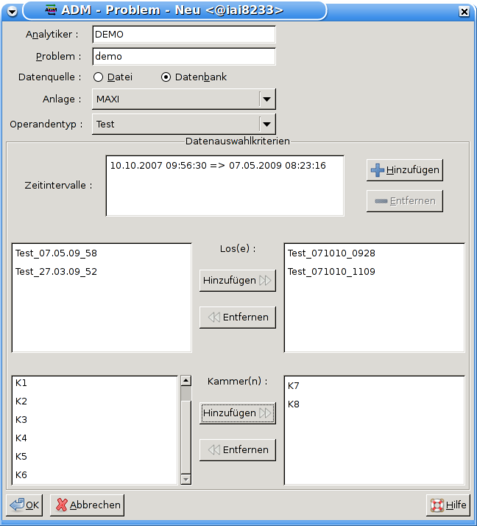

  • Problem mit dem Datenzugang (DB/FILE) und der Angabe der Nebenbedingungen(AN, OD, Δt, LO, OP) beschrieben und nach einer evtl. DatenVorVerarbeitung muss man die
    • Modellklasse ( SIGNALANALYSE STATISCHE MODELLE DYNAMISCHE MODELLE ) auswählen und die
      • Struktur des Modells beschreiben, danach kann die
        • Zuordnung von mathematischer Variabler zu techn.-physikalischer Signalbezeichnung erfolgen und eine signalspezifische, lokale DatenVorVerarbeitung vorgenommen werden und mit dem
          • OK-Button wird die gewählte Analyse durchgeführt und die Ergebnisse werden angezeigt(textuell und grafisch); daran kann sich durch
      • Beratung eine weitere Analyse bei
        • automatischer Datentransformation anschließen
          • usw.

ANALYSEDURCHFÃœHRUNG

DATENQUELLE X
ADM PROBLEM X ::>:: X D V V - global MODELLKLASSE ---SIGNALANALYSE--- ---STATISCHE MODELLE--- ---DYNAMISCHE MODELLE--- ANALYSESTRUKTUR ZUORDNUNG X ::>:: x ::>:: x D V V - lokal DATENBEREITSTELLUNG TREND(linear) KORRELATION AKF/KKF BERATUNG autom. Datentransformation TREND (saisonal) REGRESSION ORTSKURVE BERATUNG usw ::
